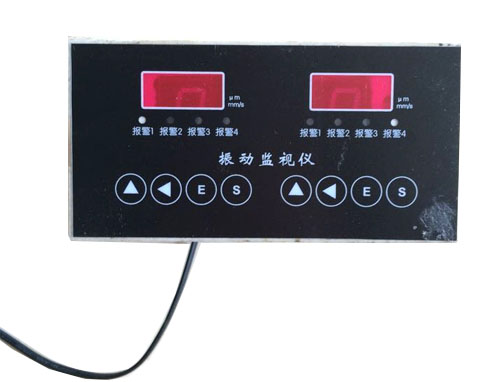

MZD-SH型轴振动监控仪是精密测控仪表,配接SDW-5型电涡流传感器，可对汽轮机、风机等旋转机械的大轴或转子的径向振动进行测量和监控。具有报警与停机控制信号输出，设有电流输出通用接口，可与计算机、DCS、PLC系统,无纸记录仪等设备连接。LED数字显示,PVC彩色面膜和轻触摸键,外形美观，款式新颖，结构合理，安装简单，性能稳定，质量可靠，测量准确。



主要功能
汽轮机、水轮机、压缩机、鼓风机等旋转类机械的轴的径向振动的监视和保护。

功能说明：

1. 显示功能
振动测量值,Ⅰ值报警、Ⅱ值报警设定值，可分别在LED数码管上显示。
2. 报警功能
当振动幅度超过报警或停机设定值时，报警或停机指示灯亮，同时在后面板输出开关信号，保护被监控设备。
3. 报警延时时间设定功能
报警延时时间调整范围0～3秒，以防止现场干扰引起误报警。
4. 自诊断功能
任何输入系统的故障，如探头磨损，导线接触不良或折断均能检出，同时功断报警、停机。
具备上电、掉电检测功能，同时关断报警、停机输出回路，能有效地抑制监控仪误报警。
5. 输出接口
设有电流输出接口，可与计算机、DCS、PLC系统,无纸记录仪等设备连接。

技术参数：

1. 输入信号: SDW-5型电涡流传感器系统，频响:0～5KHz
2. 显示方式: 三位半LED数码管显示，准确度:±0.5％
3. 测量范围：0～500um
4. 电流输出：4～20mA 负载≦500Ω
5. 电源输出：-24VDC
6. 报警接点容量：AC220V/3A，DC28V/3A
7. 工作环境: 温度：0～55℃ 相对湿度：≤95%
8. 工作电源：交流 220VAC±10% 50Hz 功耗≤10W
9. 安装方式: 盘式
10. 整机尺寸：160（宽）×80（高）×250（深）mm
11. 开孔尺寸：152（宽）×75（高）mm

订货指南：

1. MZD-SH型轴振动监控仪必须配置YH-DO型电涡流位移传感器。
2. 选型代号：
MZD-SH—A□□—B□□—C□□—D□□—E□□
8200/021/022—A□□—B□□—C□□—D□□—E□□

量程选择A□□：
0 1—— 0～100um
0 2—— 0～200um
0 3—— 0～500um
电流输出B□□：
0 1——4～20mA
0 2——0～10mA
传感器选择C□□（SDW-5型电涡流传感器）：
0 1—— Ф8mm传感器
0 2—— Ф11mm传感器
报警延迟D□□:
0 1—— 0.1秒
0 2—— 1秒
0 3—— 3秒
