MZD-1系列振动监视保护仪表与SPZ-5系列磁电式速度传感器相配合，可对各种旋转机械的轴承绝对振动的幅度和烈度进行连续监视和测量。它有盘装和挂壁式二种供用户选择。

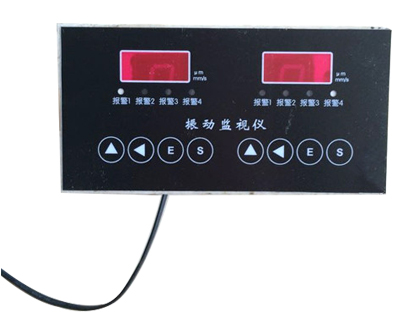

 MZD-1型双通道轴瓦振动监测仪，配接SPZ-5型振动速度传感器，可测量各种旋转机械的轴承绝对振动的幅度，可以监测旋转机械的垂直、水平方向的振动，特别适用于具有滚珠轴承的机器，在这种机器里轴承的振动可较多地传到机壳上，对旋转机械进行连续测量和保护，传感器的安装应特别注意，不会导致传感器振幅减低，以及频率影响被改变或所产生的信号不能代表机器的真实振动，对于电机、压缩机、风机等需要测量大量振动点的情况，该监测仪尤其适用。

主要功能
汽轮机、水轮机、压缩机、鼓风机等旋转类机械的轴瓦振动的监视和保护。

功能说明：

1. 显示功能
振动测量值、Ⅰ值报警、 Ⅱ值报警设定值，可分别在LED数码管上显示。
2. 报警功能
当振动幅度超过报警设定值时，报警指示灯亮，同时在后面板输出开关信号，保护被监控设备。
3. 报警延时时间设定功能
报警延时时间调整范围0～3秒，以防止现场干扰引起误报警。
4. 自诊断功能
具备上电、掉电检测功能，同时断开报警输出回路，能有效地抑制仪表的误报警。
5. 输出接口
设有电流输出接口，可与计算机、DCS、PLC系统,无纸记录仪等设备连接。

技术参数：

1. 传感器输入：SPZ-5型振动速度传感器，灵敏度：20～50mV/mm/S±1%，频响：5～1000Hz
2. 显示方式：3位数码管显示，准确度:±0.5％
3. 测量范围：0～500μm（峰—峰值）
4. 电流输出：4～20mA或0～10mA，负载≦500Ω
5. 报警接点容量：AC220V/3A，DC28V/3A
6. 工作环境: 温度：0～55℃ 相对湿度：≤95%
7. 工作电源：交流 220VAC±10% 50Hz 功耗≤10W
8. 安装方式: 盘式
9. 整机尺寸：160（宽）×80（高）×250（深）mm
10. 开孔尺寸：152（宽）×75（高）mm

订货指南：

1.MZD-1型振动监视仪必须配置SPZ-5型振动速度传感器。
2.选型代号：
MZD1—A□□—B□□—C□□—D□□
8200/011/012—A□□—B□□—C□□—D□□

量程选择A□□:
0 1—— 0～100um；
0 2—— 0～200um；
0 3—— 0～250um；
0 4—— 0～500um
电流输出B□□:
0 1—— 4～20mA；
0 2—— 0～10mA
传感器选择C□□（SPZ-5振动速度传感器）:
0 1—— SPZ-5型
报警延迟D□□:
0 1—— 0.1秒；
0 2—— 1秒；
0 3—— 3秒
