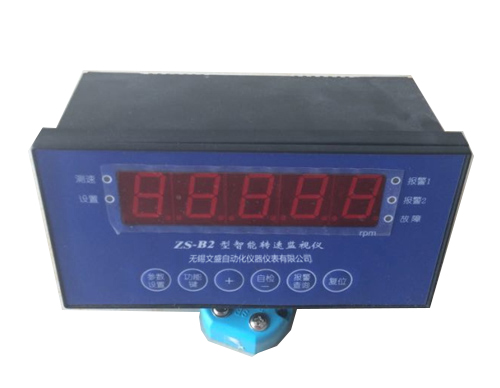

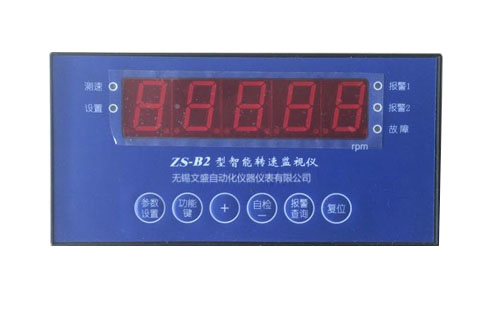

ZS-B2型智能转速监控仪应用微处理芯片对信号进行处理.测量准确，性能稳定，能根据用户的需要扩展功能。该监控仪具有：转速测量、两级报警、超速保护、模拟电压电流输出、传感器故障监测、报警查询、自检等功能。适用于电力、石油、化工等单位转动机械的监控和保护。齿数、报警设定值可在现场设置。有三种机壳供选择，尺寸分别为：A: 160（宽）×80（高）×215（深）mm， B: 160（宽）×80（高）×80（深）mm，C：为框架组合式，见8200系列汽轮机监控系统结构参数。

功能说明

1、具有速度测量显示功能，最大测速99999转/分，五位数码管显示。
2、 报警功能，当所测速度超过任一报警设定值时，前面板相应报警指示灯亮，在后面板输出开关信号，保护被监控设备。
3、 设有电压、电流输出接口，可与计算机等设备连接。
4、 报警值、齿数、时间可通过前面板按键设置。
5、 对超速事件具有存储功能，以备查询。
6、对传感器或输入电路故障具有指示功能。
7、 设有自检功能
技术参数

1、 测量范围：1～99999转/分，
2、 准确度：±0.02%×n(n为显示仪的示值r/min)±1个字
3、 输入信号：正弦波或脉冲输入，输入电压有效值0.3-20V
4、 报警输出：在前面板上有二个红色LED指示灯，报警1及报警2。在后面板有二个继电器常闭报警触点，继电器输出接点电流为：AC220V/3A，DC28V/3A。
5、 输出接口:输出正比于转速监控仪满量程范围(0-3500r/min)
电流：4～20mA 负载≤500Ω
电压：1～5VDC 负载≥5KΩ
6、 工作环境：
A．温度：0～+60℃
B．相对湿度：≤80%
C．周围无强磁场干扰
D. 周围无腐蚀性气体存在
7、 工作电源：AC220V±10% 50Hz±5% 功耗≤20W
8、 安装方式: 盘式
9、 整机尺寸：
A型: 160（宽）×80（高）×215（深）mm
B型: 160（宽）×80（高）×80（深）mm
10、 开孔尺寸：151（宽）×75（高）mm
订货指南

ZS-B2—A□□—B□□—C□□—D□□—E□□

量程选择：A□□
0 1: 0～3000转/分
0 2: 0～3500转/分
0 3: 0～4000转/分
0 4: 0～4500转/分（用户可根据需要另定）
电流输出： B□□
0 1: 4～20mA
0 2: 0～10mA
电压输出：1～5V
传感器选择：C□□
0 1: 磁阻式传感器
0 2: 电涡流传感器（当现场不需要零转速时可不选用）
报警延迟: D□□
0 1: 0.1秒
0 2: 1秒
0 3: 3秒
齿数选择：E□□
0 1: 48齿
0 2: 60齿
