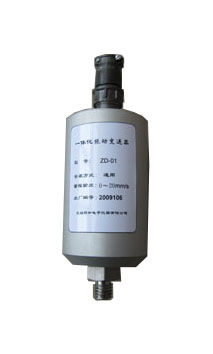

HY-VT12型系列一体化振动变送器

一、概况：

HY-VT12型系列一体化振动变送器是一种固定安装的在线振动测量装置，主要用于对振动速度值的测量。其输出形式为4mA～20mA标准电流，与振动值的大小成正比。可直接输入到PLC/DCS中，从而组成一个能对诸如离心泵、往复式压缩机、离心机、冷却塔、工业风机、电动机及燃气轮机等设备进行监测和保护的系统。本装置采用了传感器与仪器本体一体化的设计。。适用场合能对诸如离心泵、往复式压缩机、离心机、冷却塔、工业风机、电动机及燃气轮机等设备进行监测和保护。

二．技术参数
● 量程
振动幅度：*0～200um；0～500um；0～1000um
振动烈度：0～10.0mm/s；*0～20.0mm/s；0～50.0mm/s

1、频率响应：5 ～ 1000 Hz
2、自振频率：10Hz
3 、输出电流：4～20mA
4 、输出阻抗：≤500Ω
5 、工作电压：DC24V

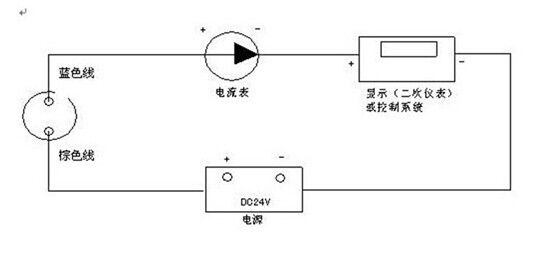

6 、连线方式：二线制(DC24V电源与4～20mA共用2根线）或三线制(地、电源、输出）
7 、最大加速度：10g
8 、测量方向：垂直或水平
9 、使用环境：温度 -40℃～85℃ 相对湿度 ≤90%
10、外形尺寸：φ45×80（mm）
11 、重量: 约450g
12 、安装螺纹：M16×1.5
三．安装
1 安装位置：垂直或者水平安装于被测振动点上，以变送器底部M16×1.5×20螺纹固定。
四．选型指南
（1） TZD-2U-W-A□
量程范围：A□：1-0～200um；2-0～500um；3-0～1000um （振动幅度）

（2） TZD-2U-L-A□
量程范围： A□：1-0～10.0mm/s；2-0～20.0mm/s；3-0～50.0mm/s （振动烈度）

HY-VT12S型系列一体化振动变送器是在HY-VT12型一体化振动变送器的基础上加上带背光液晶显示屏，把振动速度有效值或振动位移峰峰值通过液晶屏显示出来，并且带有标准的4-20毫安电流输出, 直接连接DCS、PLC或其它设备，真正实现了“传感器十监测仪表”式的振动监测功能，该产品便于现场观察，性能优良，相对于振动监测仪表价格也很实惠，是工厂设备绝对振动测量监控的理想选择。
